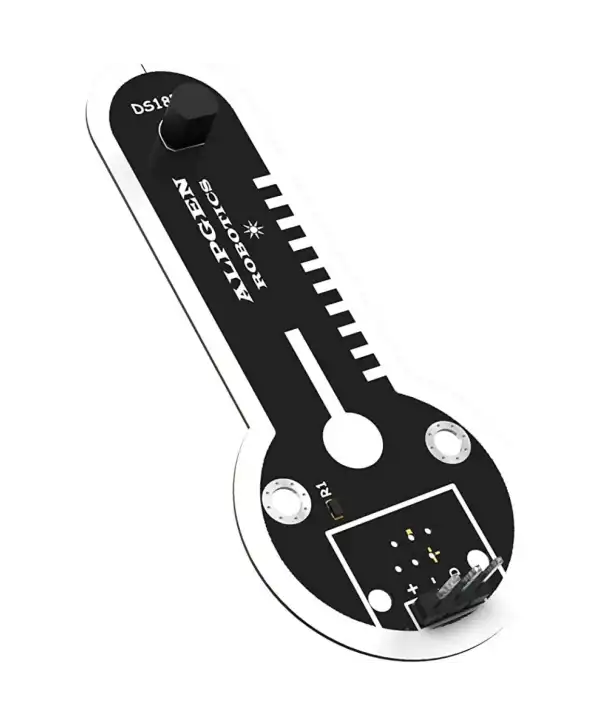

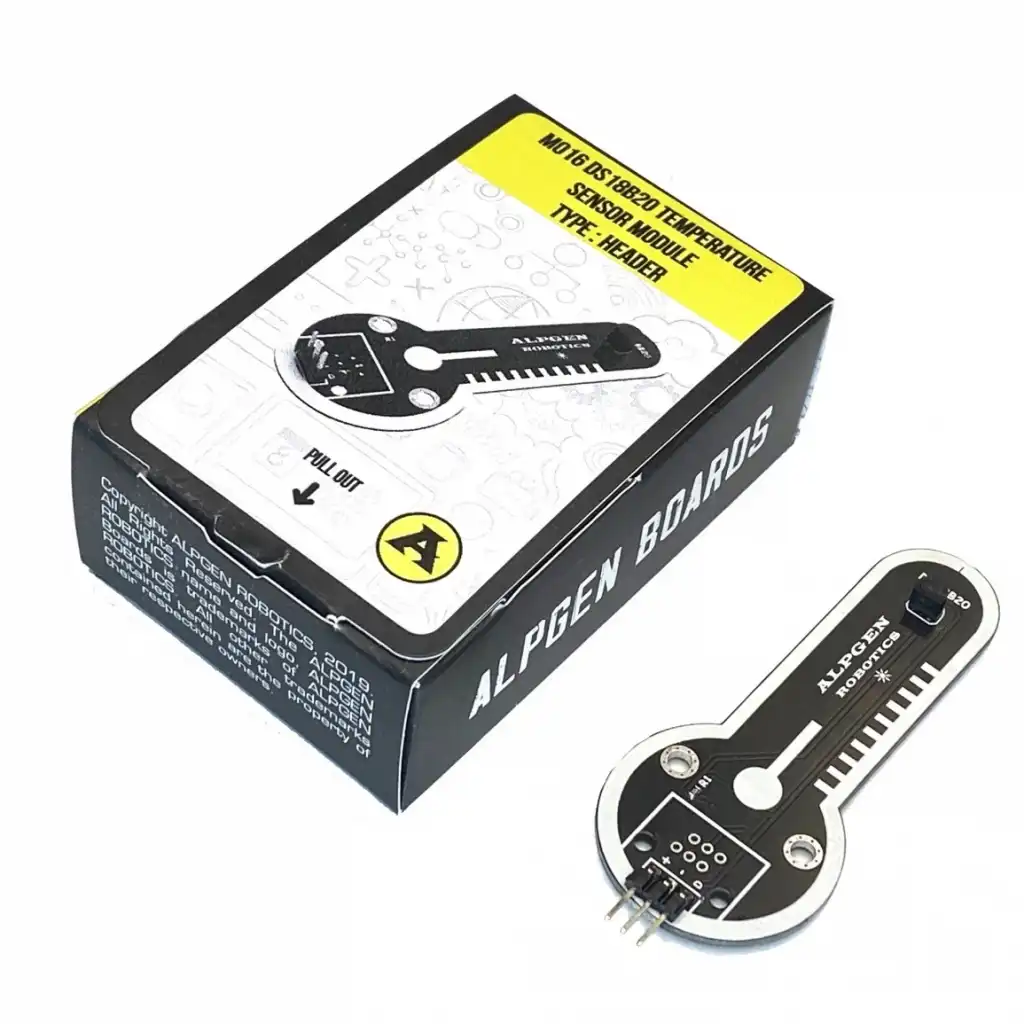

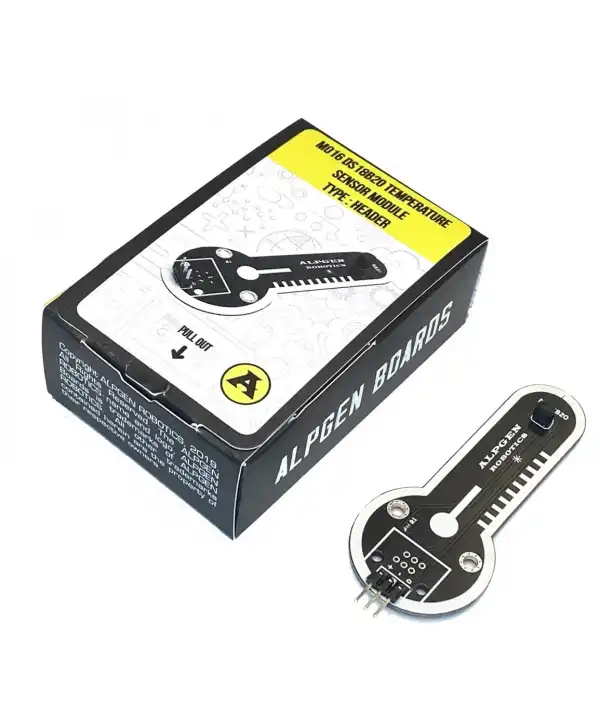

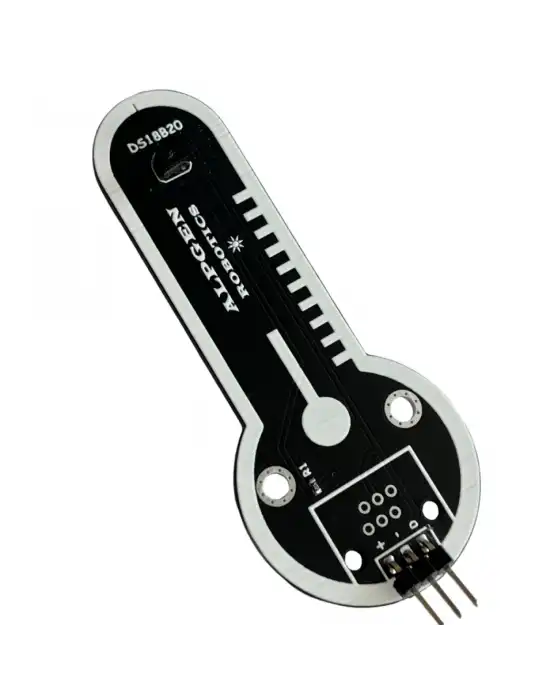

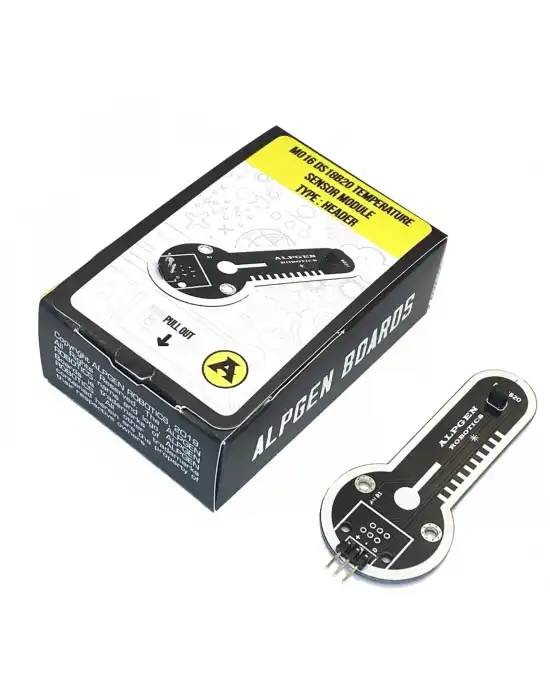

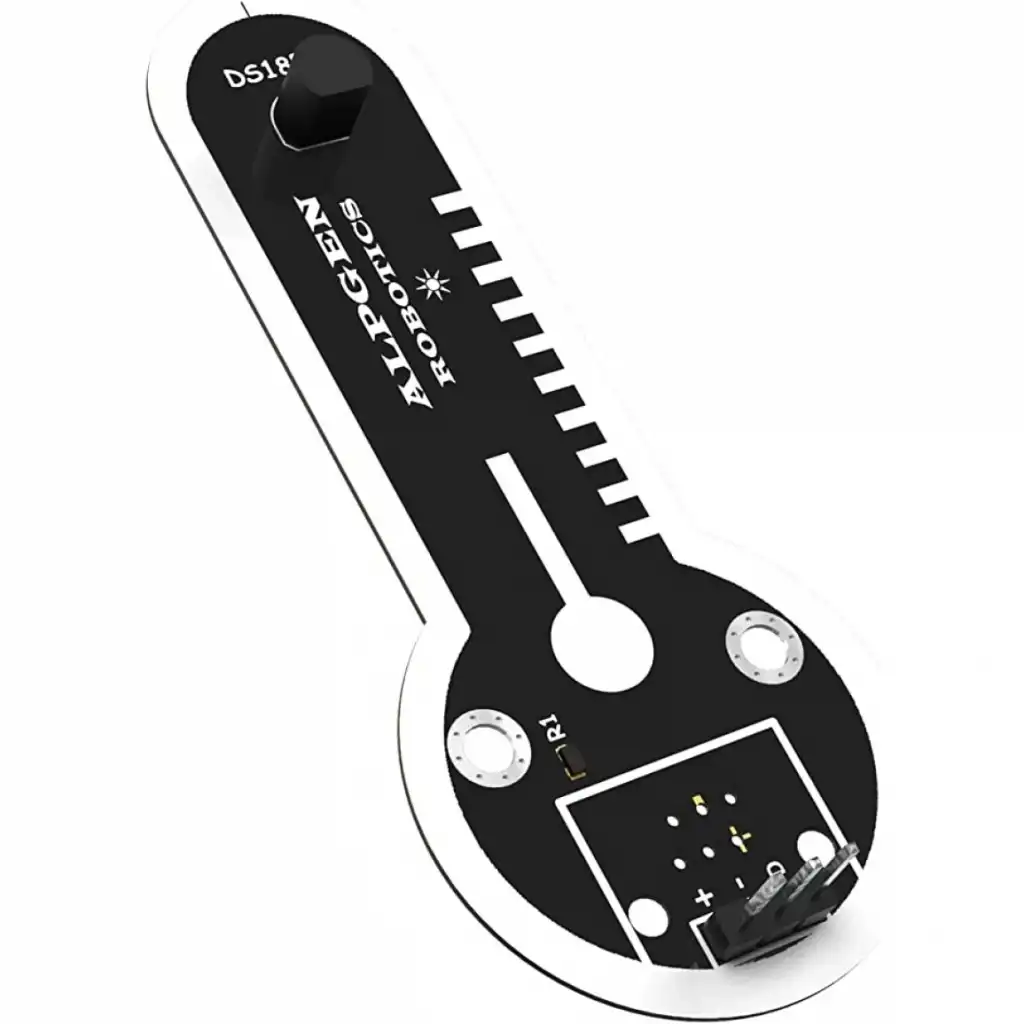

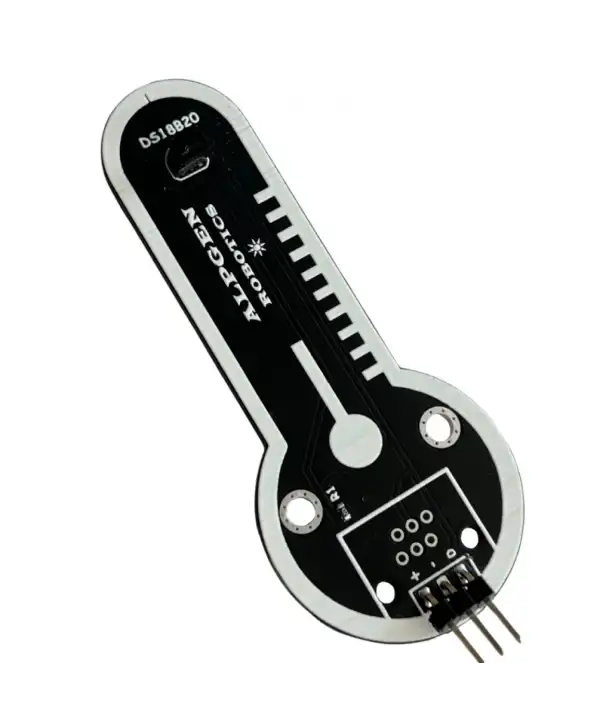

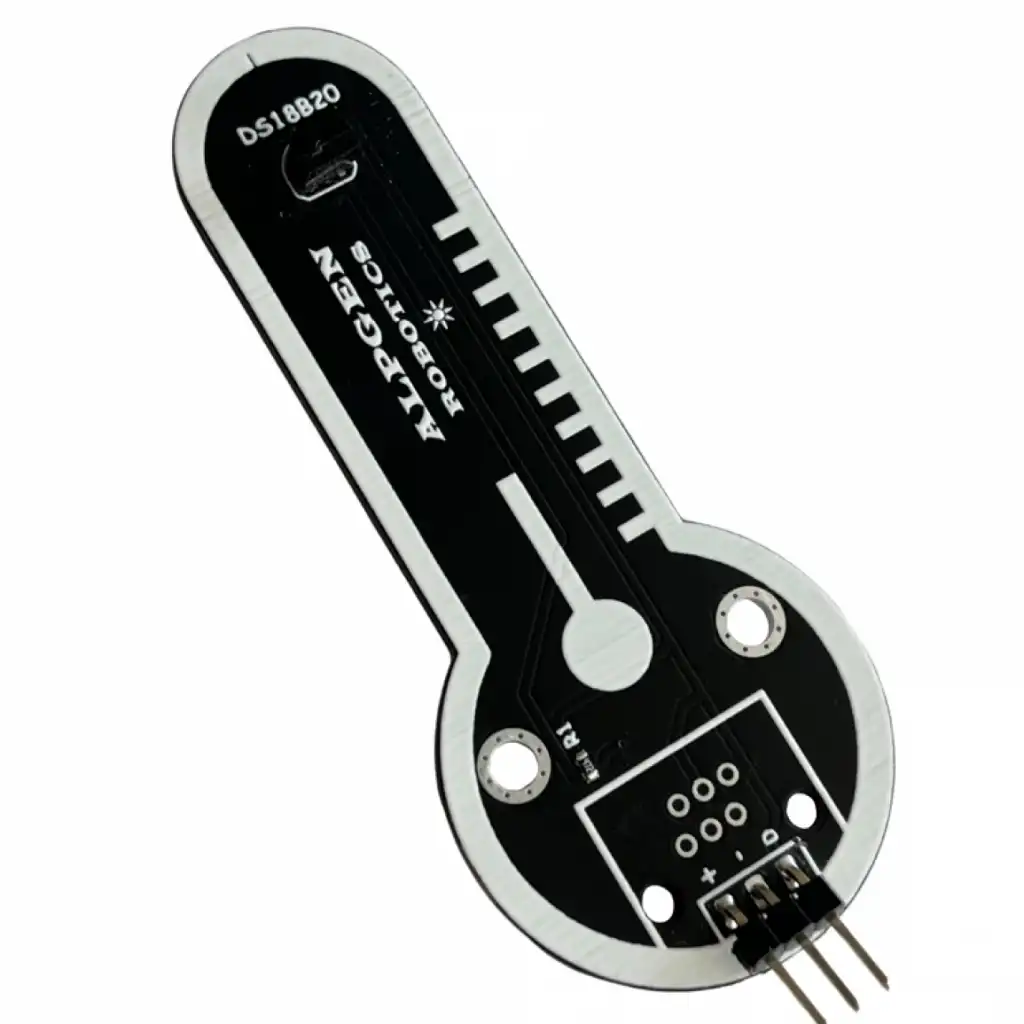

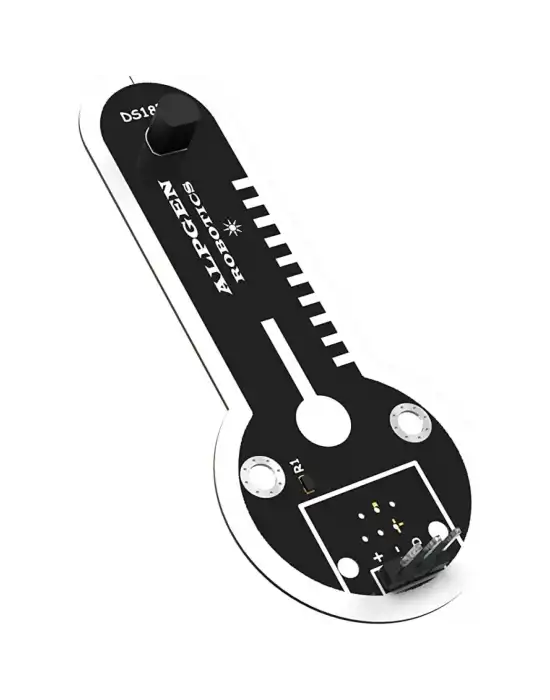

DS18B20 SICAKLIK SENSÖRÜ
| Çalışma Voltajı | 3V- 5V DC |
| Haberleşme | One-Wire |
| Sıcaklık Ölçüm Aralığı | -55°C – +125°C |
| En | 32.45mm |
| Boy | 74.87mm |
| Vida Delik Çapı | 3.2mm |
| DS18B20 Sıcaklık Sensörü | Arduino Uno Breadboard |
| DATA | D2 |
| - | GND |
| + | 5V |
Örnek Proje Arduino Kodu
/* ALPGEN Robotics */// DS18B20 Sıcaklık Sensörü Modülü Kullanımı// 08.05.2021 // Soru ve Yardım İçin: proje@alpgenrobotics.com// www.alpgenrobotics.com //#include<OneWire.h> // OneWire kütüphanesini tanımlandı#include<DallasTemperature.h> // DallasTemperature kütüphanesi tanımlandı#defineONE_WIRE_BUS2 // Haberleşme kablosu Dijital 2 pinine bağlıOneWireoneWire(ONE_WIRE_BUS); // Herhangi bir OneWire cihazıyla iletişim kurabilmesi için DallasTemperaturesensors(&oneWire);// sensors adlı değişkenin onewire hattında olduğu tanımlandıintled=13;// Durum ledi dijital 13'e tanımlandıvoidsetup()// Başlangıç Ayarlamaları{ Serial.begin(9600); // Seri haberleşmeye hızı 9600 Baudrate ayarlandı sensors.begin(); // sensors adlı değişkenin veri okuması aktif edildi}voidloop()// Sürekli Tekrar Edecek Olan Döngü { sensors.requestTemperatures(); // requestTemperatures fonksiyonu ile veriler çekildi Serial.print("Sıcaklık : "); // Seri monitöre "Sıcaklık: " yazdırıldı Serial.println(sensors.getTempCByIndex(0));// çekilen verilerden sıcaklık değeri ekrana yazdırıldı if(sensors.getTempCByIndex(0)>30)// eğer sıcaklık 32'den büyükse { digitalWrite(led,HIGH); // durum ledi yansın } else // değilse { digitalWrite(led,LOW); // durum ledi sönsün } delay(100);// 100ms gecikme süresi}
