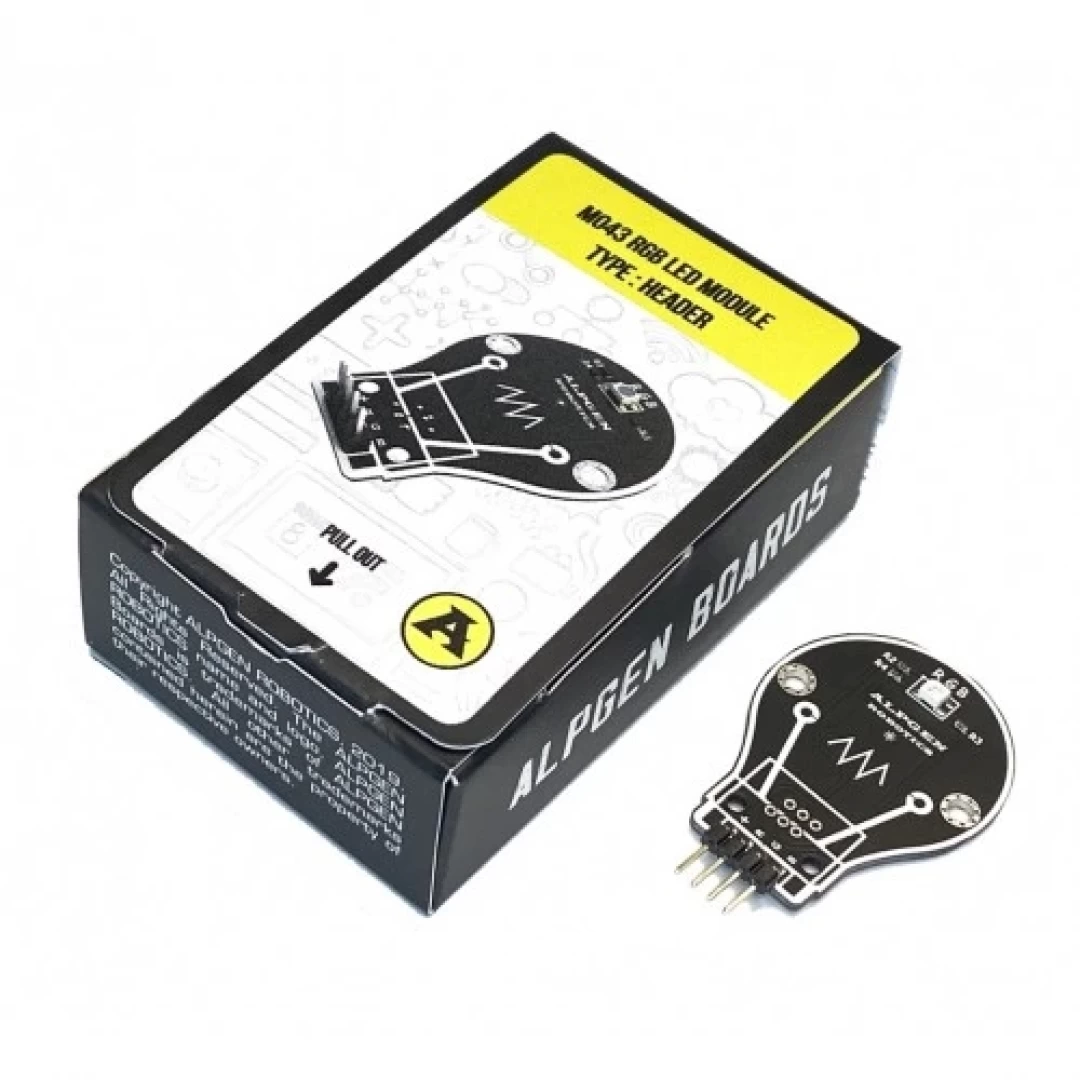

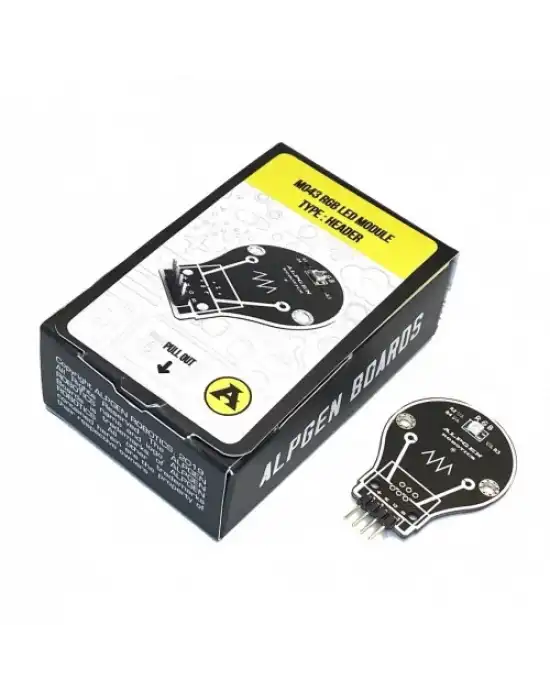

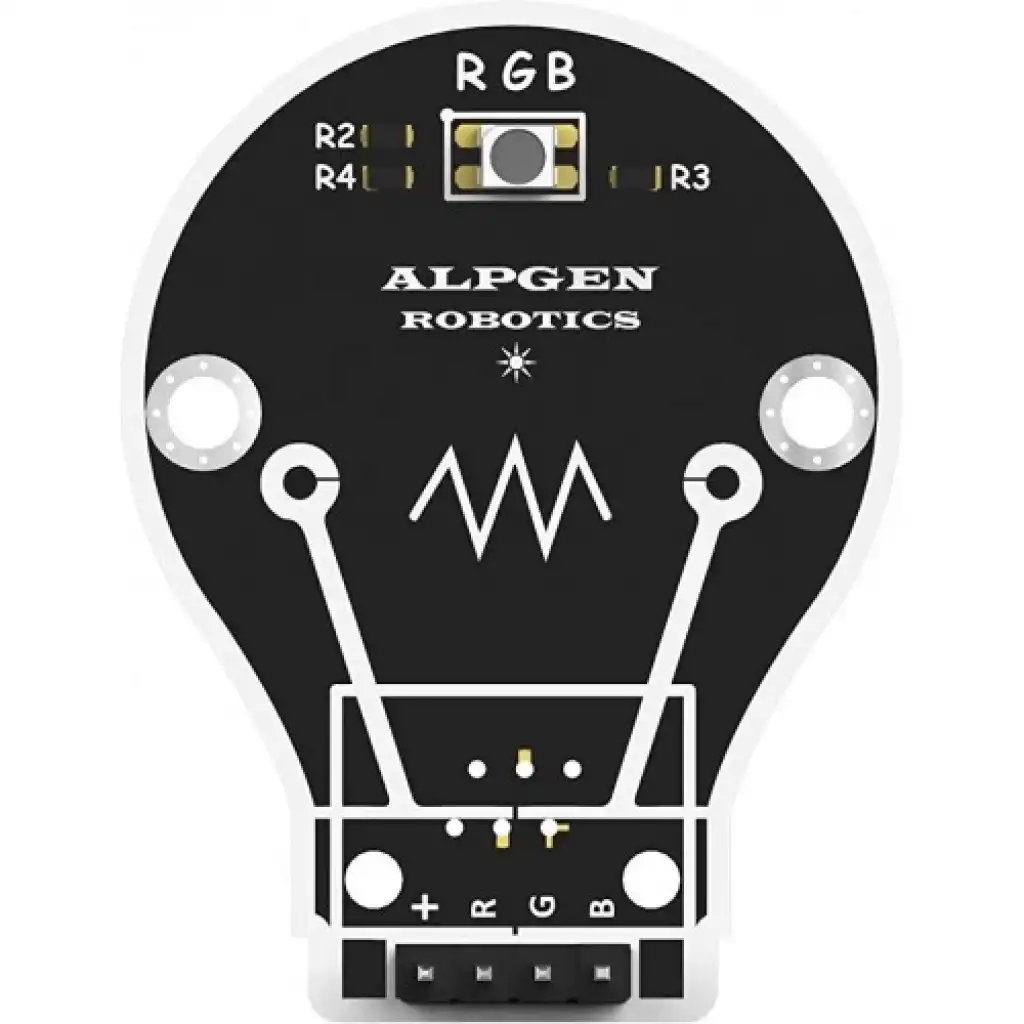

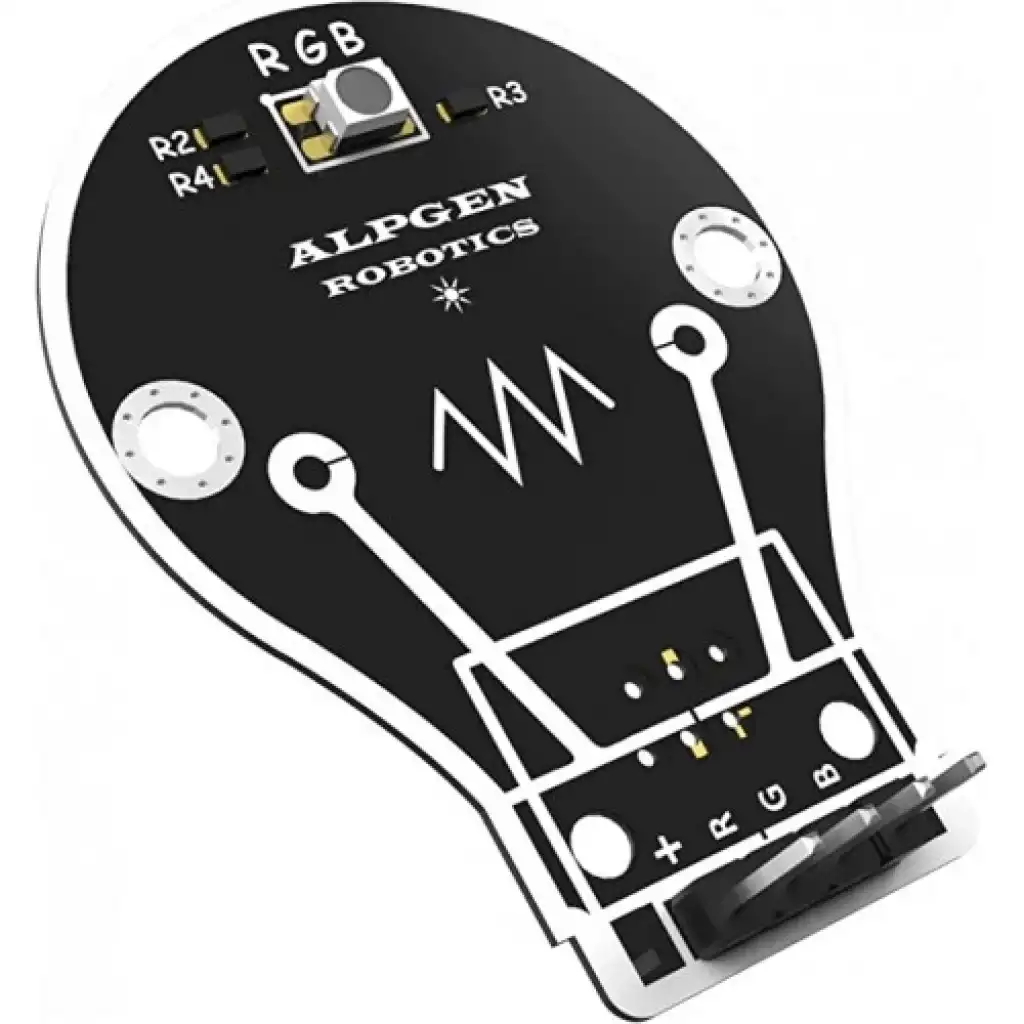

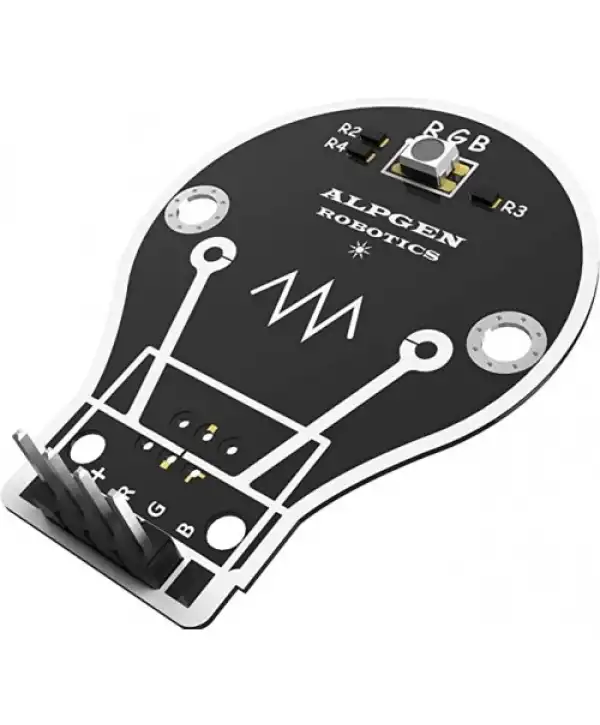

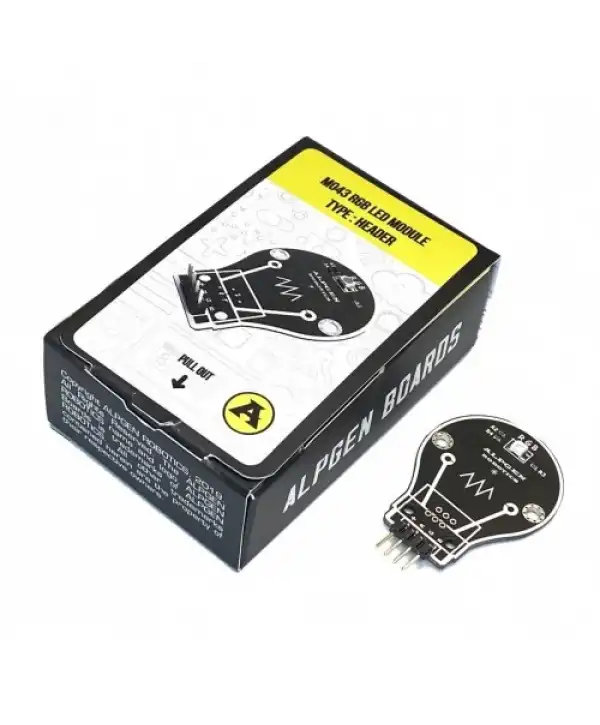

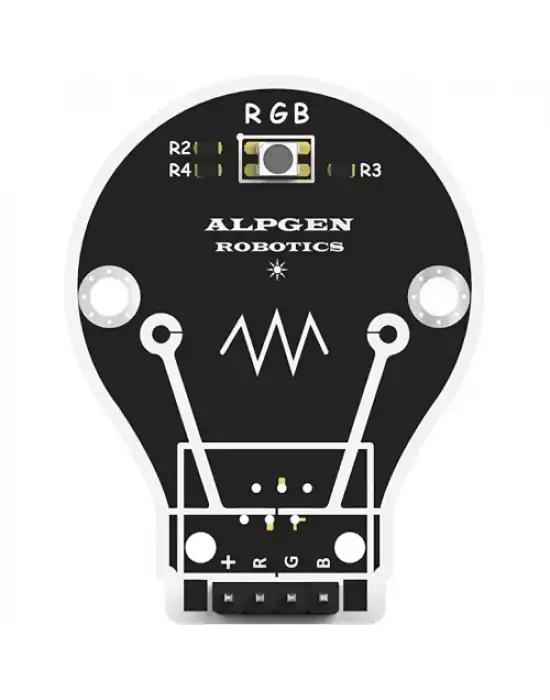

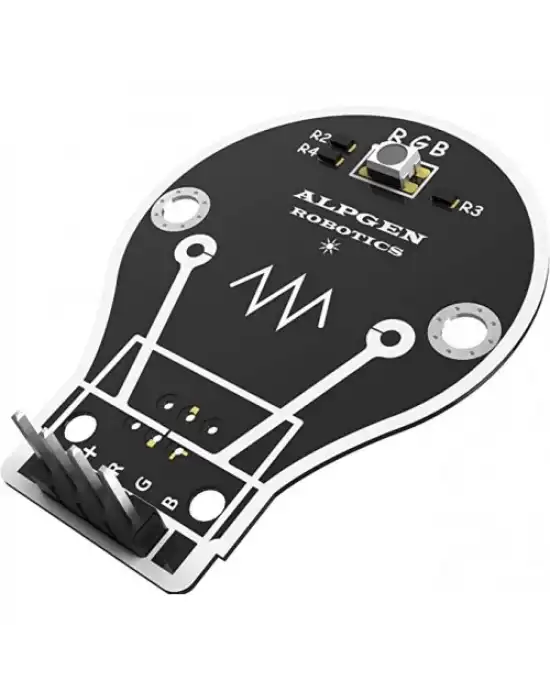

RGB LED MODÜLÜ
RGB LED modülü ana renkleri (kırmızı, yeşil, mavi) karıştırarak renk skalasının her tonunda renk

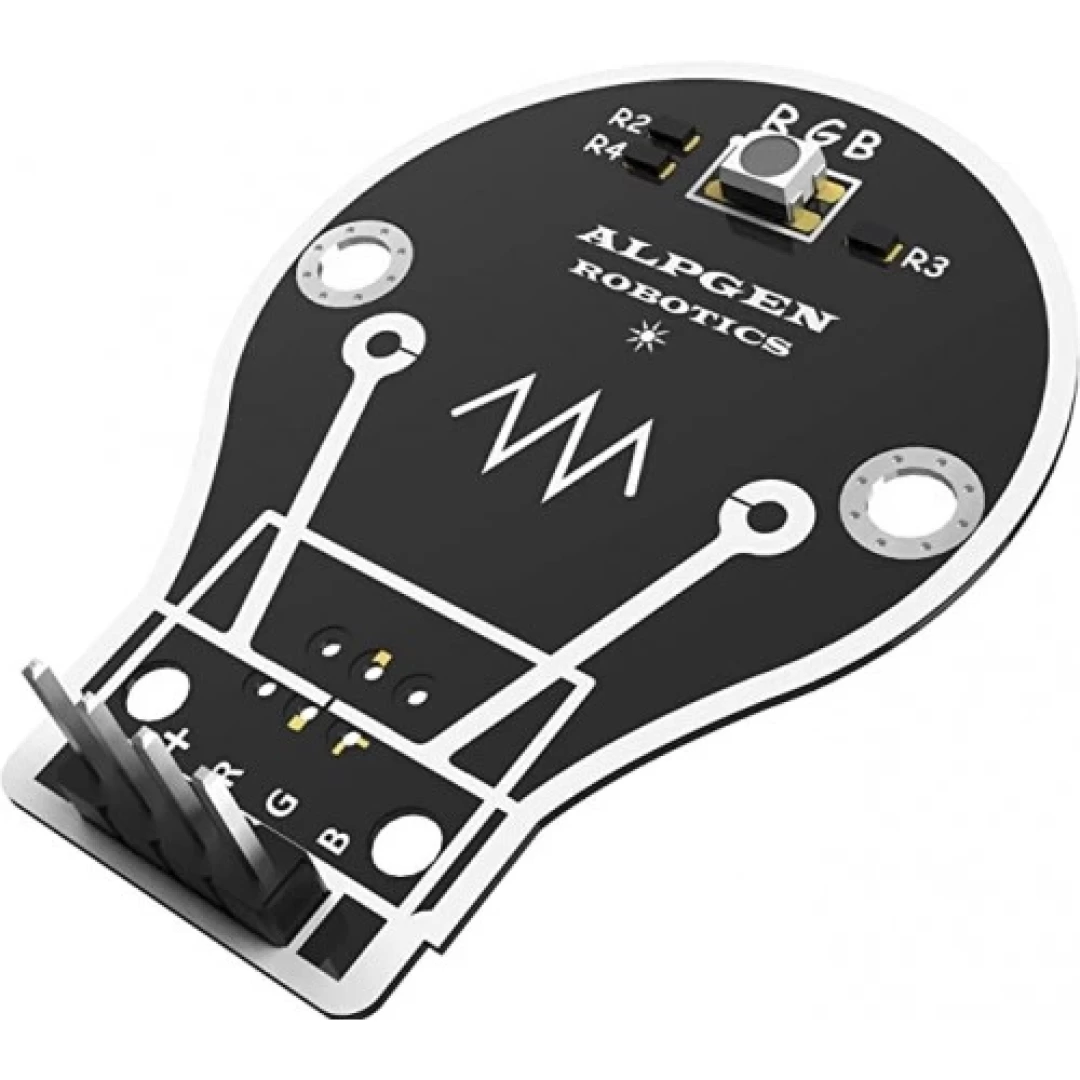

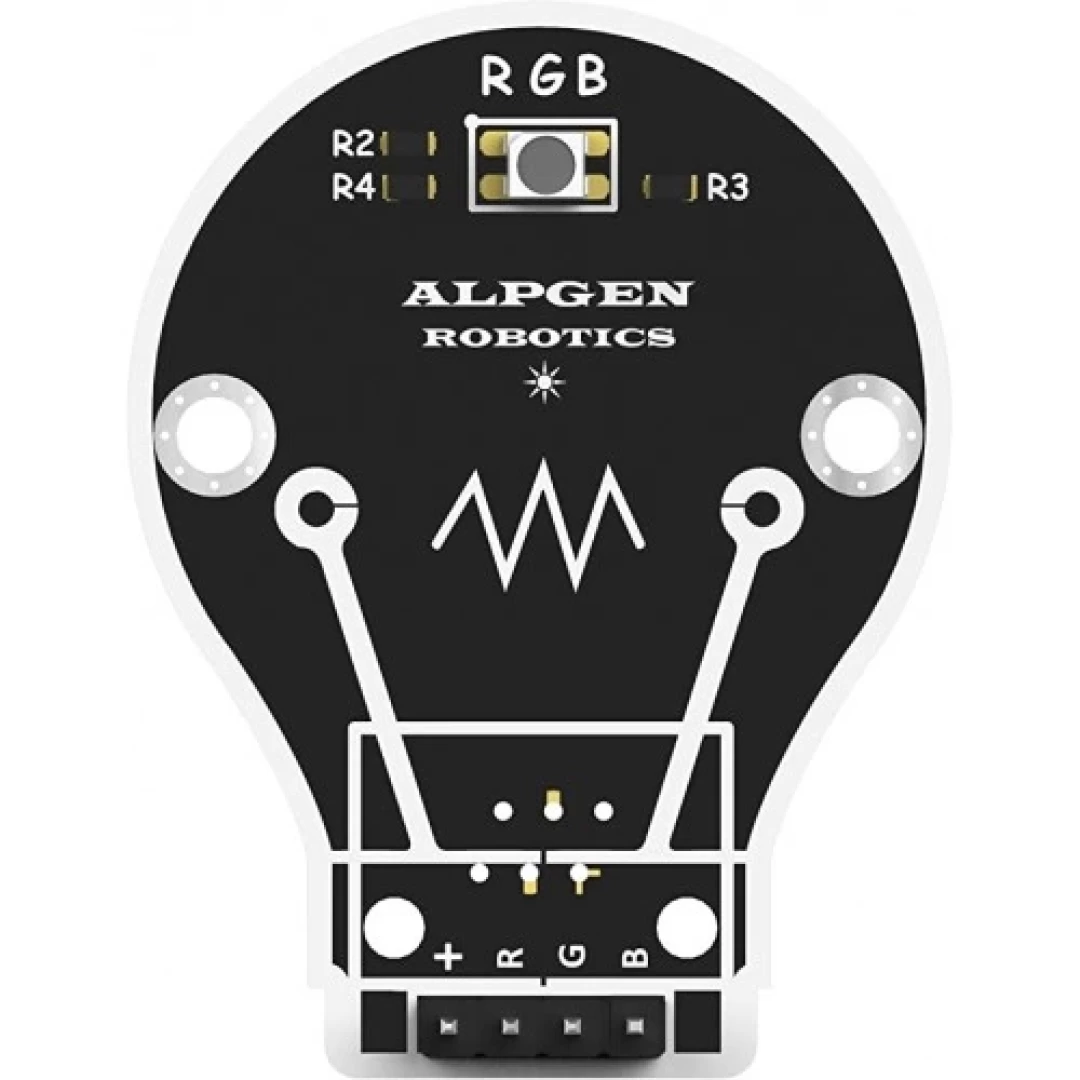

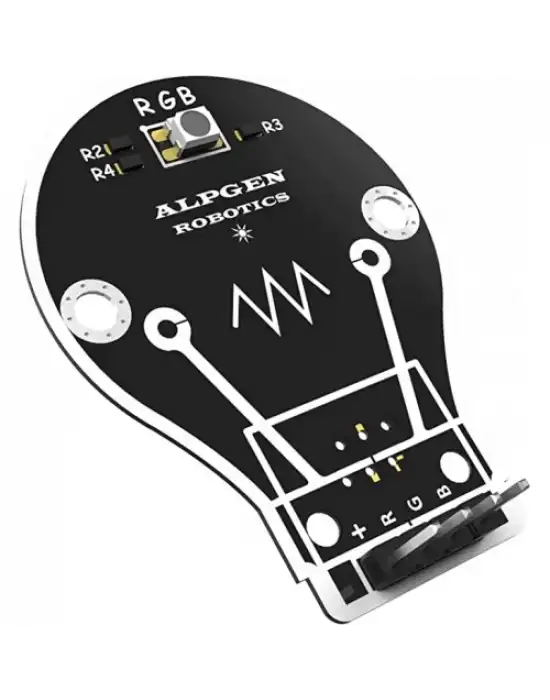

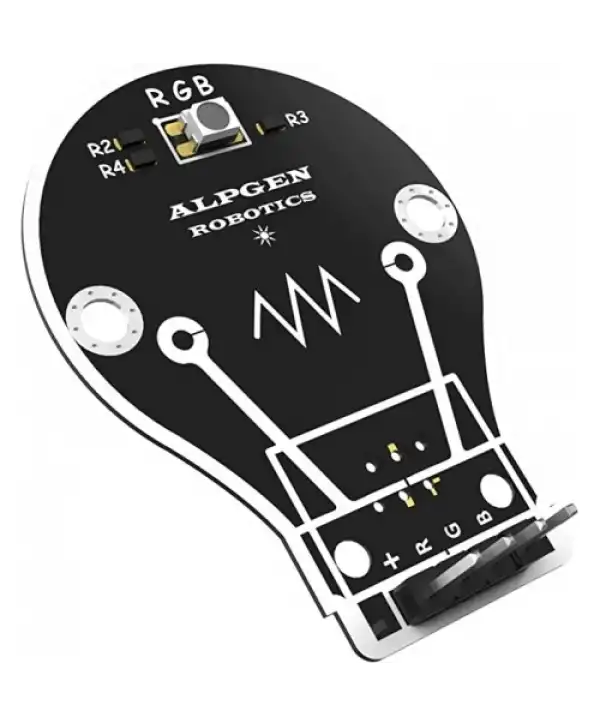

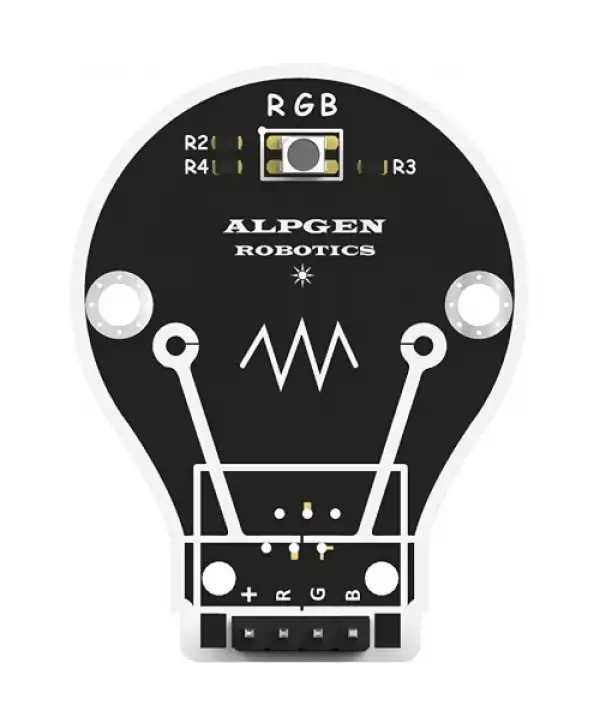

elde edilmesini sağlar. Modül üzerinde 3 renkli 5mm RGB LED bulunmaktadır. Ayrıca her rengin renk kodu bulunmaktadır, istenilen rengin renk kodunu kullanarak da LEDin istenilen renkte yanması sağlanabilir. RGB LED modülü, PWM pinleri ile kullanılır.
Nerede Kullanılır?
Arduino ile robotik kodlama projelerinde led uygulamalarında kullanılabilir. Örneğin gece lambası yapılabilir. Uzaktan kontrol modülleri (IR kumanda veya Bluetooth vb.) ile renk geçişlerini uzaktan yapabilirsiniz. Kullanmak için data pinlerini PWB pinlerine takmanız gerekmektedir.
| LED | Çok Renkli DIP |
| En | 33.82mm |
| Boy | 44.04mm |
| Vida Delik Çapı | 3.2mm |

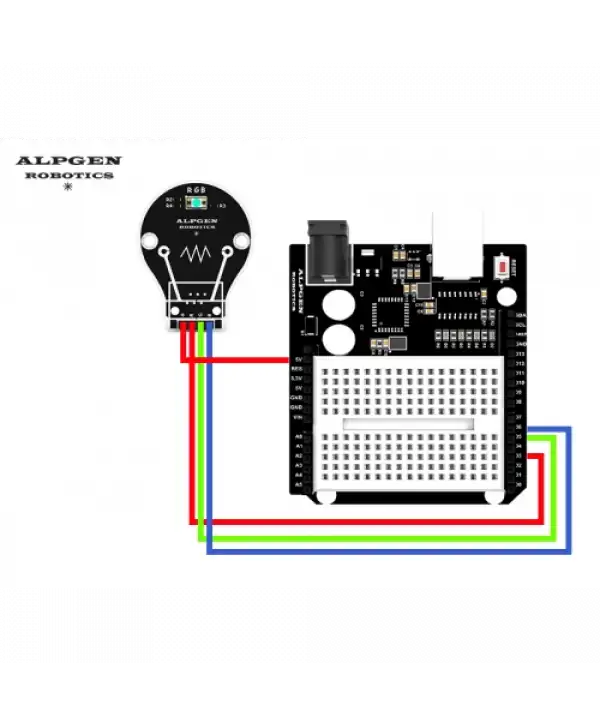

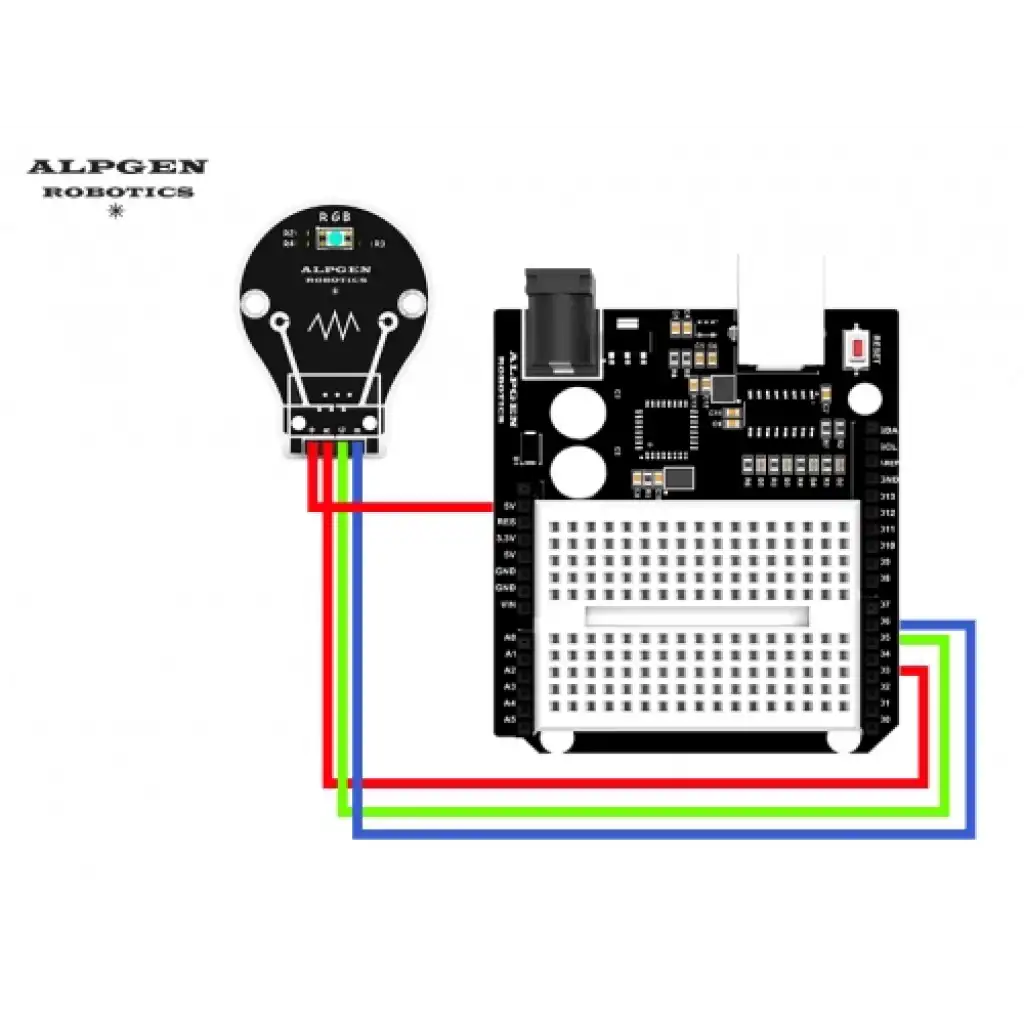

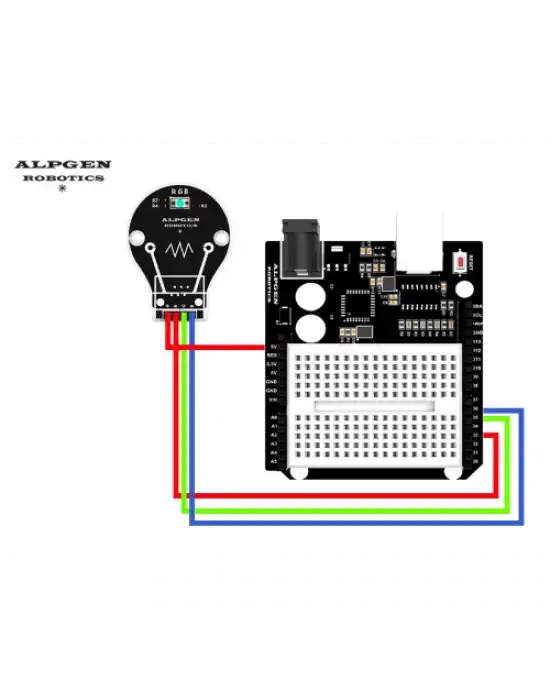

Örnek Proje Devre ŞemasıBu projede RGB LED modülü 0-255 değeri arasında, 2'şer saniye arasında atanan rastgele değerlere göre farklı renklerde yanacaktır.
| RGB LED Modülü | Arduino Uno Breadboard |
| + | 5V |
| R | D3 |
| G | D5 |
| B | D6 |
Örnek Proje Arduino Kodu
/* ALPGEN Robotics */// RGB Led Modül Kullanımı// 04.07.2021 // Soru ve Yardım İçin: proje@alpgenrobotics.com// www.alpgenrobotics.com //intR=3;intG=5;intB=6;voidsetup(){pinMode(R,OUTPUT);pinMode(G,OUTPUT);pinMode(B,OUTPUT);}voidloop(){//Kırmızı renk elde etmek için...analogWrite(R,0);analogWrite(G,255);analogWrite(B,255);delay(500);//Yeşil renk elde etmek için...analogWrite(R,255);analogWrite(G,0);analogWrite(B,255);delay(500);//Mavi renk elde etmek için...analogWrite(R,255);analogWrite(G,255);analogWrite(B,0);delay(500);}
